Dom - Proizvodi - Laser Speckle Imaging - Detalji

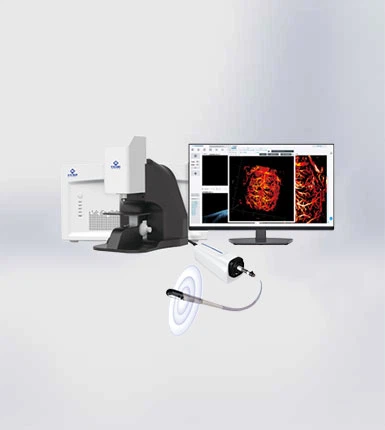

Laser pjegavost snimanje sustav

Uzorak interferencije/uzorak pjega nastaje na detektoru kada se koristi koherentna svjetlost za osvjetljavanje biološkog tkiva. Lasersko kontrastno oslikavanje mrljama temelji se na dinamičkoj promjeni u povratno raspršenoj svjetlosti zbog interakcije s crvenim krvnim stanicama (RBC). Kretanje čestica unutar tkiva uzrokuje fluktuacije u uzorku točkica, što dovodi do zamućenja slika točkica kada se te slike dobiju s vremenom ekspozicije dužim ili jednakim vremenskoj skali fluktuacije točkica. Ovo zamućenje može se pripisati protoku krvi ako su fluktuacije uzrokovane kretanjem crvenih krvnih zrnaca.

Pošaljite upit

Opis

Profil tvrtke

Guangzhou G-Cell Technology Co., Ltd. je inovativno tehnološko poduzeće osnovano oslanjanjem na diplomsku školu Sveučilišta Tsinghua Shenzhen, Južno sveučilište znanosti i tehnologije i Južnokinesko normalno sveučilište, a fokusirani smo na primjenu tehnologije optičke slike u polje znanosti o životu. Za jedinice u srodnim smjerovima primjene, možemo vam pružiti profesionalnu opremu i rješenja za optičko snimanje. Imamo kompletnu eksperimentalnu platformu za optičko testiranje i skupinu visokokvalitetnih mladih tehničkih okosnica. Kao prekogranična kombinacija industrije laboratorijske opreme i internetske industrije, tvrtka je predana stvaranju nove generacije laboratorijske inteligentne opreme.

Zašto odabrati nas

Tim struke

Specijalizirani smo za primjenu tehnologije optičkog snimanja na području stanične biologije. Za istraživanje stanica, promatranje i druga polja primjene. Imamo kompletnu eksperimentalnu platformu za optičko testiranje i skupinu visokokvalitetnih mladih tehničkih okosnica.

Napredna oprema

Kao prekogranična kombinacija industrije laboratorijske opreme i internetske industrije, tvrtka je predana stvaranju nove generacije laboratorijske inteligentne opreme.

Neovisno istraživanje i razvoj

Pod inovacijama snažnog tima za tehničko istraživanje i razvoj, svi GCell proizvodi usvajaju neovisno istraživanje i razvoj, neovisnu proizvodnju, neovisne patente i prošli su niz certifikata kao što su softverske monografije i patenti korisnih modela.

Prednosti softvera

Ugađanje softvera provodi se na temelju navika korištenja korisnika znanstvenih istraživanja, a rezultati se eksportiraju prema zahtjevima znanstvenih članaka i izvješća. Informacije o pretpregledu isječka mogu se dohvatiti u bilo kojem trenutku, a podržana je i konverzija formata panoramskih rezultata, što je pogodno za univerzalnost analize rezultata.

Povezani proizvod

Laser pjegavost snimanje sustav

Što je laserski sustav speckle slike

Prednosti laserskog sustava speckle slike

Praćenje u stvarnom vremenu

Sustav omogućuje praćenje promjena protoka krvi u stvarnom vremenu, što ga čini vrijednim za dinamičke studije i neposredne povratne informacije tijekom pokusa ili kliničkih postupaka.

Visoka rezolucija

Laserska speckle slika nudi visoku prostornu rezoluciju, omogućujući detaljnu vizualizaciju mikrovaskularnih mreža i uzoraka perfuzije u tkivima.

Svestranost

Laserska točkasta slika može se koristiti u raznim područjima, uključujući neuroznanost, oftalmologiju, dermatologiju, kardiovaskularna istraživanja i pretkliničke studije, pokazujući svoju svestranost.

Dinamički raspon

Laserski sustavi speckle slike imaju širok dinamički raspon, omogućujući otkrivanje sporih i brzih promjena protoka krvi u tkivima.

Pozadina i tržišna potražnja za laserskim sustavom speckle slike

Krvožilni sustav je kontinuirani zatvoreni sustav kanala raspoređenih po cijelom tijelu, uključujući kardiovaskularni sustav i limfni sustav. Ono što cirkulira u kardiovaskularnom sustavu je krv. Ono što teče kroz limfni sustav je limfa. Limfni sustav također se može smatrati pomoćnim dijelom venskog sustava, budući da limfa teče centralno kroz niz limfnih kanala koji se na kraju ulijevaju u vene.

Mozak nema vlastitu limfnu mrežu, ali membrana oko mozga, nazvana moždane opne, ima mrežu limfnih krvnih žila. Ekstravazirani eritrociti u cerebrospinalnoj tekućini (CSF) kritično doprinose patogenezi subarahnoidalnog krvarenja (SAH). Subarahnoidno krvarenje znači da postoji krvarenje u prostoru koji okružuje mozak. To je vrlo ozbiljno stanje i može biti kobno.

Zabilježeno je da meningealni limfni sustavi dreniraju makromolekule i imunološke stanice iz CSF-a u cervikalne limfne čvorove (CLN). Međutim, ostaje nejasno jesu li meningealni limfatici uključeni u čišćenje ekstravaziranih eritrocita u likvoru nakon SAH.

Snimanje, obrada tkiva rade se kako bi se definirala funkcija meningealnih limfnih žila, ali promjene u cerebralnom protoku krvi nakon limfne ablacije trebale bi biti kvantitativno analizirane kako bi se cjelokupno istraživanje dovršilo, jer postoje samo tri sustava unutar mozga, limfna mreža, vaskularni sustav i cirkulaciju cerebrospinalne tekućine.

Uvod u tehničke parametre laserskog sustava za prikaz pjega

Prednosti te tehnologije su beskontaktnost, nije potrebno kontrastno sredstvo, veliki broj slika, visoka prostorna razlučivost. Mogu se koristiti za promatranje i snimanje krvne perfuzije bilo kojeg izloženog tkiva ili organa za proučavanje mikrocirkulacije ili pretklinička istraživanja poput ishemijskog moždanog udara, donjih udova, mezenterija itd. Višestruki izlaz uključuje slike i videozapise perfuzije krvi (500+ milijuna piksela), kvantificirane podatke za perfuzijsku jedinicu i promjer žile.

Ugrađena kamera s globalnim zatvaračem može postići brže prikupljanje podataka i brzinu obrade. Najbolja optička razlučivost od 3,9 μm/piksel, pružajući detaljnije strukture tkiva. Maksimalni broj sličica u sekundi (puno polje) do 100 fps, dobivanje promjena u stvarnom vremenu na većim područjima. Motorizirani 10x optički zoom i auto fokus. Veličina slike kreće se od 0,57 × 0,75 do 22,5 × 30 cm2 u sve-u-jednom snimaču, pokrivajući više istraživačkih aplikacija. Brzi automatski i fini ručni fokus, poboljšavajući učinkovitost i točnost fokusa na različitim tkivima. Optimalan sklop leća, ﬁltriranje ambijenta i reflektiranje svjetla. Klasa 1 mjernih i indikacijskih lasera, siguran za korištenje bez sustava za zaštitu očiju. Hardver za lasersku stabilnost za krajnje pouzdano i dosljedno mjerenje tijekom minuta, sati i dana. Kalibracija s kalibracijskom kutijom. Samokalibracija je moguća u bilo kojem trenutku kako bi oprema bila u optimalnom radnom stanju. Pokrenite In/Out BNC veze za komunikaciju s vanjskim uređajima. Neograničena instalacija softvera za analizu na računalu.

Povijest razvoja Speckle Contrast Imaging laserskog Speckle Imaging sustava

Laserska točkasta kontrastna slika (LSCI), koja se naziva i laserska točkasta slika (LSI), način je snimanja koji se temelji na analizi učinka zamućenja uzorka točkica. Rad LSCI-ja ima široko polje osvjetljavanja hrapave površine kroz koherentni izvor svjetlosti. Zatim pomoću fotodetektora kao što je CCD kamera ili senzora koji prikazuju dobiveni laserski mrljasti uzorak uzrokovan interferencijom koherentnog svjetla. U biomedicinskoj upotrebi, koherentna svjetlost je tipično u crvenom ili bliskom infracrvenom području kako bi se osigurala veća dubina prodiranja. Kada se raspršujuće čestice kreću tijekom vremena, interferencija uzrokovana koherentnom svjetlošću će imati fluktuacije koje će dovesti do varijacija intenziteta detektiranih preko fotodetektora, a ta promjena intenziteta sadrži informaciju o kretanju raspršujućih čestica. Kroz sliku, uzorci mrlja s konačnim vremenom ekspozicije, područja s raspršenim česticama će izgledati zamagljena.

Ta se tehnologija u to vrijeme nazivala speckle fotografija s jednom ekspozicijom. Zbog nedostatka dovoljno digitalnih tehnika, speckle fotografija s jednom ekspozicijom ima proces u dva koraka, što ju je učinilo nedovoljno prikladnom i učinkovitom za biomedicinska istraživanja, osobito u kliničkoj uporabi. Više nije bilo potrebno koristiti fotografije za snimanje slika. Unaprijeđena tehnologija naziva se laserska slika s kontrastom točkica (LSCI) koja može izravno mjeriti kontrast uzorka točkica. Tipična instrumentalna postavka laserskog spektralnog kontrastnog snimanja sadrži samo laserski izvor, kameru, difuzor, leću i računalo. Zbog jednostavne strukture instrumentalne postavke, LSCI se može lako integrirati u druge sustave.

Praktična razmatranja za laserski sustav za prikaz mrlja

Nekoliko parametara treba uzeti u obzir maksimalni kontrast i omjer signala i šuma (SNR) LSCI. Veličina pojedinačne mrlje je bitna i ona će odrediti zahtjeve fotodetektora. Veličina svakog uzorka točkica trebala bi biti manja od veličine piksela fotodetektora kako bi se izbjeglo smanjenje kontrasta. Minimalni promjer mrlja za LSCI sustav ovisi o valnoj duljini svjetlosti, povećanju sustava za snimanje i f-broju sustava za snimanje.

Statička raspršenja su neophodna jer mogu odrediti maksimalni kontrast koji LSCI sustav može dobiti. I prekratko i predugo vrijeme ekspozicije (T) može smanjiti učinkovitost LSCI sustava budući da prekratka ekspozicija ne može osigurati akumulaciju odgovarajućih fotona, dok preduga ekspozicija može smanjiti kontrast. Prikladni T treba analizirati unaprijed. Treba uzeti u obzir kut osvjetljenja kako bi se postigla veća učinkovitost prijenosa svjetlosti.
Treba odabrati odgovarajući laserski izvor kako bi se riješio pada kontrasta i SNR-a.

U usporedbi s drugim postojećim tehnologijama snimanja, lasersko kontrastno snimanje točkicama ima nekoliko očitih prednosti. Može koristiti jednostavan i isplativ instrument za vraćanje slike izvrsne prostorne i vremenske rezolucije. Zbog ovih prednosti, lasersko kontrastno snimanje točkastim kontrastom već je desetljećima uključeno u mapiranje krvotoka. Korištenje LSCI prošireno je na mnoge teme u biomedicinskom polju koje uključuje, ali nije ograničeno na reumatologiju, opekline, dermatologiju, neurologiju, kirurgiju gastrointestinalnog trakta, stomatologiju, kardiovaskularna istraživanja. LSCI se može lako prilagoditi drugom sustavu za kliničko praćenje na cijelom terenu, mjerenje i istraživanje živih procesa u skali gotovo stvarnog vremena.

Transmisivno detektirani laserski sustav speckle slike za praćenje protoka krvi u debelom tkivu

Lasersko kontrastno oslikavanje mrljama (LSCI) moćan je alat za praćenje distribucije krvotoka i naširoko se koristi u studijama mikrocirkulacije, kako za životinje tako i za kliničke primjene. Uobičajeno, LSCI obično radi u načinu rada s detekcijom refleksije. Međutim, mogao bi pružiti obećavajuću vremensku i prostornu razlučivost za in vivo primjene samo uz pomoć različitih prozora tkiva, inače bi prevelika površinska statična mrlja izrazito ograničila njegov kontrast i razlučivost. Ovdje smo sustavno istraživali sposobnost transmisivno otkrivenog LSCI (TR-LSCI) za praćenje protoka krvi u debelom tkivu. Utvrđeno je da je način detektiranja refleksije bio bolji kada je ciljni sloj bio na samoj površini, ali bi kvaliteta slike brzo opadala s dubinom slike, dok bi način detektiranja transmisije mogao dobiti mnogo jači omjer signala i pozadine ( SBR) za debelo tkivo. Dodatno smo dokazali pokusima s tkivnim fantomom, životinjama i ljudima da je u određenoj debljini tkiva TR-LSCI pokazao nevjerojatno bolju izvedbu za snimanje debelog tkiva, a kvaliteta slike bila bi dodatno poboljšana ako bi se koristile duže valne duljine gotovo infracrveno svjetlo. Stoga, i teorijski i eksperimentalni rezultati pokazuju da je TR-LSCI sposoban dobiti informacije o protoku krvi u debelom tkivu i ima veliki potencijal u području istraživanja mikrocirkulacije.

Laserska speckle kontrastna slika (LSCI) je širokopojasna, neinvazivna tehnika snimanja s visokom vremenskom i prostornom rezolucijom, koja se temelji na analizi svjetlosnih signala nakon raspršenja i nasumične interferencije, čime se dobiva informacija o brzini raspršenih čestica u biološkim tkivima . Konvencionalno, radi na reflektirajućem načinu rada i naširoko se koristi u temeljnim istraživanjima mikrocirkulacije čija je disfunkcija vrlo relevantna za niz kliničkih simptoma, kao što su dijabetes, ishemijski moždani udar, koronarna bolest srca i bolest perifernih arterija. S prozorima otvorene lubanje koji se temelje na kirurškom zahvatu, prozorima na istanjenoj lubanji i prozorima za optičko čišćenje lubanje bez kirurškog zahvata, distribucija kortikalnog protoka krvi mogla se jasno promatrati korištenjem konvencionalne tehnike LSCI detektirane refleksijom. S prozorima komore kožnog nabora i prozorima za optičko čišćenje kože, konvencionalni LSCI također može pružiti mapiranje kožnog protoka krvi s rezolucijom pojedinačnih krvnih žila. Međutim, bez takvih "prozora", svjetlost bi trebala prodrijeti u gornji sloj tkiva iznad dubokog sloja krvnih žila, tijekom kojega puta neprestano opada, čineći snagu statičkih mrlja u gornjem sloju mnogo većom od one dinamičkog signala mrlja u duboko ciljani sloj, što dovodi do izrazito smanjenog kontrasta i razlučivosti konvencionalnog LSCI-ja, ili čak čini protok krvi nevidljivim. Štoviše, čak i uz pomoć prozora lubanje i kože, konvencionalni LSCI još uvijek može pružiti prihvatljivu rezoluciju samo u površinskim slojevima, dok su čak i dijelovi tijela miševa često debeli stotinama mikrona ili čak milimetara, zbog čega je jedva moguće dobiti sveobuhvatne informacije korištenjem takve tehnike.

Laserski sustav speckle slike važna je metoda identifikacije u kliničkoj medicini

Postoji sve veći interes za korištenje laserske speckle kontrastne slike (LSCI) kao alata za oslikavanje protoka krvi u pretkliničkim istraživanjima i kliničkim primjenama. LSCI koristi intrinzični kontrast tkiva iz dinamičkog raspršenja svjetlosti kako bi ponudio relativno jednostavnu tehniku za vizualizaciju detaljne prostorno-vremenske dinamike promjena protoka krvi u stvarnom vremenu.

Laserska mrlja slučajna je interferencija koja nastaje kada se koherentna svjetlost rasprši iz medija koji se može prikazati na detektoru kao što je kamera. Kretanje raspršenih čestica, kao što su crvena krvna zrnca u krvožilnom sustavu, dovodi do prostornih i vremenskih varijacija u uzorku točkica. Analiza kontrasta pjega kvantificira lokalnu prostornu varijancu ili zamućenje uzorka pjega koji je rezultat protoka krvi.

U našem laboratoriju usredotočeni smo na funkcionalno oslikavanje mozga i koristimo LSCI za proučavanje dinamike cerebralnog krvotoka (CBF). CBF je važan hemodinamski parametar u mozgu koji se može koristiti za proučavanje neuroloških događaja kao što su moždani udar, depresija kortikalnog širenja i funkcionalna aktivacija. Koristimo LSCI u životinjskim modelima kao alat za bolje razumijevanje neurofizioloških mehanizama iza ovih događaja. U klinici se LSCI koristi kao neinvazivni alat za praćenje neurokirurgije koji bi mogao pomoći u smanjenju rizika od postoperativnih nedostataka krvotoka.

Laserska speckle kontrastna analiza (LASCA), također poznata kao laserska speckle kontrastna analiza (LSCI), metoda je koja trenutačno vizualizira perfuziju krvi mikrocirkulacijskog tkiva. To je tehnika snimanja koja kombinira visoku rezoluciju i veliku brzinu. Kada je objekt osvijetljen laserskom svjetlošću, povratno raspršena svjetlost formirat će interferencijski uzorak koji se sastoji od tamnih i svijetlih područja. Taj se uzorak naziva šareni uzorak. Ako je osvijetljeni objekt statičan, mrljasti uzorak je stacionaran. Kada postoji kretanje u objektu, kao što su crvena krvna zrnca u tkivu, uzorak točkica će se s vremenom promijeniti.

Naša tvornica

productcate-714-447

FAQ

P: Za što se koristi laserski sustav speckle slike?

O: Laserski sustav za prikaz točkica koristi se za vizualizaciju dinamike protoka krvi u tkivima i organima hvatanjem i analizom uzorka točkica stvorenog interakcijom laserskog svjetla s pokretnim krvnim stanicama.

P: Kako radi laserski sustav speckle slike?

O: Sustav osvjetljava tkivo laserskim svjetlom, a mrljasti uzorak formiran povratno raspršenom svjetlošću snima kamera. Promjene u uzorku mrlja tijekom vremena odražavaju varijacije protoka krvi.

P: Koje su prednosti korištenja laserske speckle slike za vizualizaciju krvotoka?

O: Laser speckle imaging pruža neinvazivno oslikavanje dinamike protoka krvi u stvarnom vremenu i visokoj razlučivosti, što ga čini vrijednim za proučavanje promjena perfuzije u različitim biološkim tkivima.

P: Može li se lasersko speckle imaging koristiti za praćenje protoka krvi u stvarnom vremenu tijekom operacija?

O: Da, laserska točkasta slika može se koristiti intraoperativno za praćenje promjena protoka krvi u tkivima, procjenu statusa perfuzije i usmjeravanje kirurških intervencija za optimizaciju ishoda.

P: Jesu li laserski sustavi za prikaz mrlja osjetljivi na artefakte kretanja ili vibracije?

O: Da, artefakti gibanja ili vibracije mogu utjecati na kvalitetu podataka laserske mrljaste slike. Odgovarajuće tehnike stabilizacije i algoritmi korekcije pokreta mogu pomoći u ublažavanju ovih problema.

P: Kako se laserska speckle slika može koristiti u oftalmologiji za procjenu krvotoka mrežnice?

O: Laserska speckle slika može se koristiti u oftalmologiji za procjenu retinalnog krvotoka, proučavanje očne perfuzije i istraživanje vaskularnih promjena kod bolesti retine kao što je dijabetička retinopatija.

P: Mogu li se laserski sustavi za slikanje pjegama koristiti za praćenje mikrocirkulacije u koži ili površinskim tkivima?

O: Da, lasersko skeniranje točkica prikladno je za praćenje mikrocirkulacije u koži, procjenu perfuzije rane, procjenu održivosti presatka kože i proučavanje dermatoloških stanja.

P: Kako se laserska speckle slika može koristiti u istraživanju raka za proučavanje perfuzije tumora?

O: Laserska speckle slika može se koristiti u istraživanju raka za proučavanje perfuzije tumora, procjenu angiogeneze i praćenje učinaka antiangiogenih terapija na protok krvi tumora.

P: Postoje li prijenosni ili ručni laserski uređaji za skeniranje mrlja dostupnih za primjenu na mjestu skrbi?

O: Da, dostupni su prijenosni ili ručni laserski uređaji za skeniranje točkica za primjenu na mjestu skrbi, omogućujući neinvazivnu procjenu perfuzije tkiva u kliničkim uvjetima.

P: Mogu li se laserski sustavi slikanja mrljama integrirati s drugim modalitetima snimanja za multimodalne studije snimanja?

O: Da, lasersko speckle snimanje može se kombinirati s drugim modalitetima snimanja kao što su fluorescentno snimanje, OCT ili MRI za multimodalne slikovne studije kako bi se pružile komplementarne informacije.

P: Kako se laserska speckle slika može koristiti u kardiovaskularnim istraživanjima za proučavanje dinamike protoka krvi u srcu?

O: Laserska speckle slika može se koristiti u kardiovaskularnim istraživanjima za proučavanje perfuzije miokarda, procjenu srčane funkcije i istraživanje promjena protoka krvi u ishemijskim stanjima.

P: Koji se neki softverski alati ili algoritmi koriste za analizu podataka o laserskoj speckle slici?

O: Softverski alati kao što su spektralna analiza kontrasta, korelacijsko mapiranje i algoritmi kvantifikacije perfuzije obično se koriste za analizu podataka laserske speckle slike.

P: Mogu li se laserski sustavi speckle slike koristiti za praćenje promjena cerebralnog protoka krvi u modelima moždanog udara?

O: Da, laserska speckle slika je vrijedna za praćenje promjena cerebralnog protoka krvi u modelima moždanog udara, procjenu perfuzijskog deficita i procjenu terapijskih intervencija.

P: Koje se vrste laserskih izvora obično koriste u laserskim sustavima za prikaz mrlja?

O: Laserske diode, laseri u čvrstom stanju i laseri s vlaknima obično se koriste kao izvori lasera u sustavima za lasersko skeniranje točkica zbog svoje stabilnosti, koherencije i mogućnosti podešavanja.

P: Kako se laserska točkasta slika može koristiti u neuroznanstvenim istraživanjima?

O: U neuroznanosti, laserska speckle slika može se koristiti za proučavanje cerebralnog krvotoka, neurovaskularnog spajanja i učinaka aktivnosti mozga na lokalnu dinamiku perfuzije.

P: Jesu li laserski sustavi speckle slike prikladni za pretklinička istraživanja na životinjskim modelima?

O: Da, laserski sustavi speckle slike naširoko se koriste u pretkliničkim istraživanjima za proučavanje promjena protoka krvi u životinjskim modelima bolesti, ozljeda ili farmakoloških intervencija.

P: Mogu li se laserski sustavi speckle slike koristiti za procjenu zacjeljivanja rana i perfuzije tkiva?

O: Da, laserska speckle slika može se koristiti za praćenje procesa zacjeljivanja rana, procjenu perfuzije tkiva u ranama i procjenu učinkovitosti terapijskih intervencija.

P: Koji su neki od ključnih parametara koji se mogu izvesti iz podataka laserske mrljaste slike?

O: Parametri kao što su brzina protoka krvi, mape perfuzije, indeksi protokometrije i mikrovaskularni odgovori mogu se izvesti iz podataka laserske speckle slike kako bi se kvantificirala dinamika protoka krvi.

P: Mogu li se laserski sustavi speckle slike koristiti za praćenje vaskularnih odgovora na podražaje ili lijekove?

O: Da, laserska točkasta slika može se koristiti za proučavanje vaskularnih odgovora na podražaje, vazoaktivne tvari ili farmakološke intervencije procjenom promjena u obrascima protoka krvi.

P: Koja je razlika između laserskog speckle i laserskog dopplerskog snimanja?

O: Laserska doppler velocimetrija koristi frekvencijski pomak koji proizvodi Doppler efekt za mjerenje brzine. Može se koristiti za praćenje protoka krvi ili drugih kretanja tkiva u tijelu. Laserska mrlja je slučajna interferencija koja daje zrnati izgled objektima osvijetljenim laserskim svjetlom.
